1月12日某電廠 4 號機組異常停運分析報告

1月12日某電廠 4 號機組異常停運分析報告

* 來源 : 電力安全生產 * 作者 : admin * 發表時間 : 2024年08月22日 * 瀏覽 : 162

一、事件分析

（一）設備簡況：

4 號機組鍋爐采用哈爾濱鍋爐廠有限責任公司自主開發設計、制造的超臨界直流鍋爐。鍋爐為一次中間再熱、變壓運行、單爐膛、平衡通風、固態排渣、全鋼架、全懸吊結構、∏型、露天布臵，鍋爐型號HG-1100/25.4-YM1 。鍋爐配備 2 臺哈爾濱鍋爐廠生產的29.5-VI(T)-2500-QMR型三分倉容克式空氣預熱器，回轉空預器是由傳熱元件、轉子密封、傳動裝臵、轉子推力軸承、轉子導向軸承等部件，以及消防、火災監控、蒸汽吹灰系統、清洗系統等組成。機組于

2012 年12 月 26 日投產。

（二）事前工況：

1 月 12 日，4 時 15 分，4 號機組 AGC 方式，負荷207MW 穩定運行，A、B、E 制粉系統運行，鍋爐總煤量87.8t/h,總風量769.5t/h，給水流量600.6t/h；A/B 空預器運行正常，出口排煙溫度分別為112℃、115℃。

（三）事件經過：

04:19:30，機組負荷210MW,爐膛負壓-55Pa。4A 空預器排煙溫度122℃/106.3℃/115.4℃，主值監盤發現4A 空預器發空預器轉子停轉不一致報警，立即匯報二期值長，同時派巡檢到就地檢查空預器運行情況。

04:20:26，DCS發 4A 空預器測量停轉報警，巡檢在4A 空預器支撐軸承處檢查后回復就地空預器停轉，4A空預器主電機聯軸器脫開，空預器主電機轉動但減速機實際未轉。

04:21:30，4A空預器排煙溫度開始快速上漲至134℃（最高點），爐膛負壓+12Pa，主值負責監控風煙系統，同時安排副值沈某監控汽水，副值徐某監控制粉系統。

04:23:42，主值切A、B 送風機手動控制,切引風機 A、B 手動控制，手動調整A 送風機動葉從26%增大至 39%，B 引風機動葉從32%增大至 46%，此時負壓-392Pa。

04:24:36，二期值長下令切就地停止4A 空預器主電機，輔電機聯啟低速運行，電機電流44A；04：24:41 自動切高速運行，電機電流22A，巡檢在空預器支持軸承處目測空預器仍然未轉。A側空預器排煙溫度191℃，B 側空預器排煙溫度123℃（最高點）

04:24:55，主值繼續開大4B 引風機動葉至53%，關小 4A 引風機動葉擋板至25%，爐膛負壓-550Pa。

04:25:36，DCS 聯鎖保護停止4A 空預器輔電機運行，4A空預器主、輔電機全停，單側空預器跳閘觸發RB 動作，聯鎖跳閘4B 磨煤機，A 一次風機，自動投入A 層等離子和 E 層油槍。主值立即安排副值檢查汽機相關參數，調整輔汽壓力，凝結水壓力，安排副值監視鍋爐相關畫面，檢查等離子，油槍投入正常，減少給煤量至52t/h。此時 4A空預器排煙溫度205℃（最高點），機組負荷自動減至156MW，爐膛負壓-580Pa。

04:27:27 主值投入引風機自動調節，A引風機動葉開度26%、電流 151A，B 引風機動葉開度56%、電流 259A，爐膛負壓-202Pa。

04:28:27，A引風機動葉開度29%、電流 155A，B 引風機動葉擋板開度61%、284A。

04:28:30，A引風機發失速報警。

04:30:12，主值切引風機手動調節，調整A 引風機動葉開度37%，B 引風機動葉開度47%。

04:30:45，A引風機失速報警消失。

04:32:28，機組負荷164MW，RB 結束，爐膛負壓-1441Pa。A 引風機失速報警再次發出，手動關小A 引風機動葉至38%、電流 177A，關小 B 引風機動葉擋板至40%、電流 244A。

04:33:25，4A引風機失速報警消失，負壓下降至-524Pa。A、B引風機動葉分別為38.8%、41.3%，電流分別為149.5A、207.7A;A、B送風機電流動葉分別為26.7%、23.4%，電流分別為26A、23.7A。

04:33:48，爐膛負壓-1558Pa，主值手動關小4A 送風機動葉至9%、電流25.3A，關小 4B 送風機動葉至7%、電流23.9A。

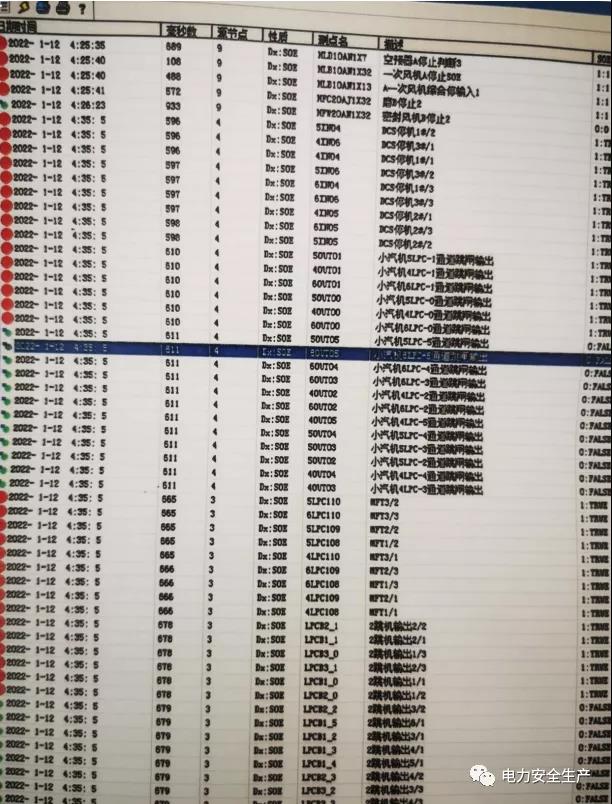

04:35:08，爐膛負壓下降至-2344Pa，左側爐膛負壓測點1 為-2558Pa，右側爐膛負壓測點2 為-2580Pa，低于保護動作值-2500Pa，左側爐膛壓力1 低低、左側爐膛壓力2 低低、右側爐膛壓力2 低低動作，觸發爐膛壓力低低保護動作，鍋爐MFT，汽輪機跳閘、發電機聯跳動作正常。

04:36:00，二期值長下令按停機處理，保證機組安全停運，同時匯報一期值長通知相關人員到場。

（四）原因分析：

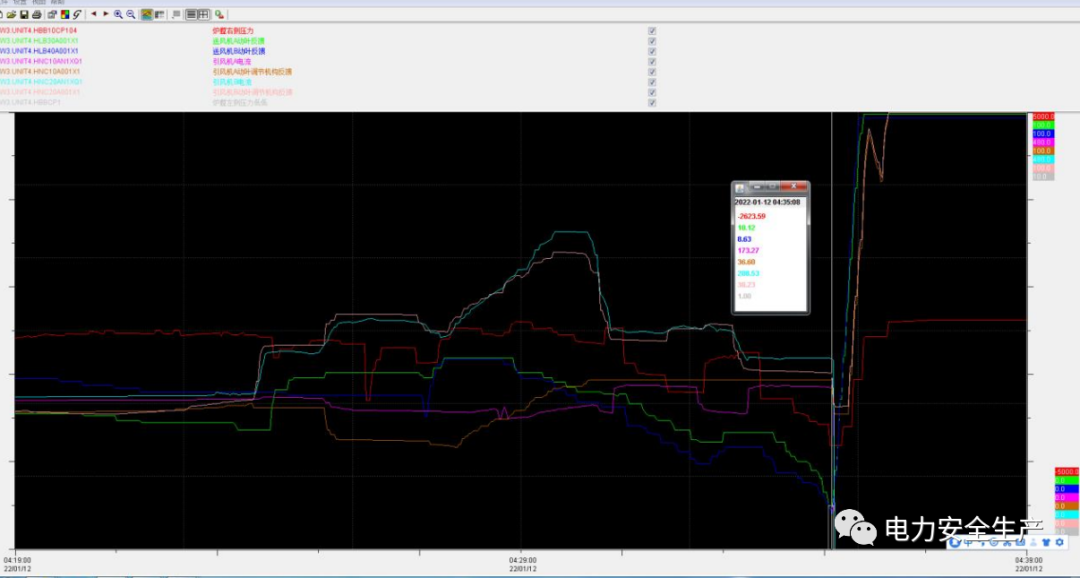

1、鍋爐 MFT 原因運行人員在A 空預器發生停轉和跳閘的異常處理過程中，為控制排煙溫度快速上升，切手動調整引風機出力，兩臺引風機出力偏差大造成A 引風機失速；在處理A 引風機失速時，爐膛負壓低，未及時關小引風機動葉開度，同時大幅減少送風機出力，加劇了造成爐膛負壓降低，最終達到爐膛壓力低低保護動作值-2500Pa，鍋爐 MFT。（見附件 2）

2、空預器跳閘觸發原因

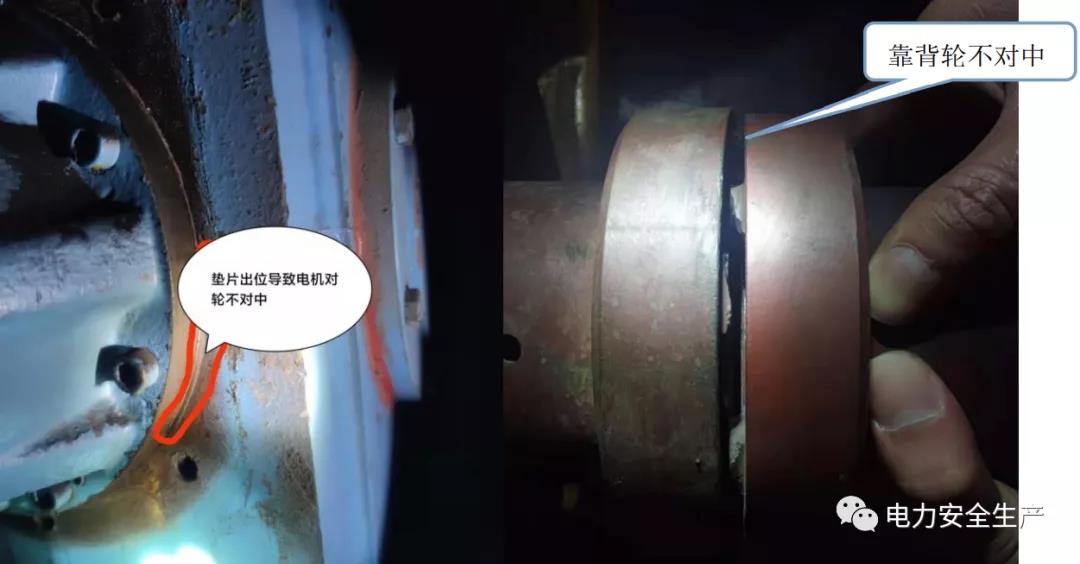

4A 空預器主電機輸入軸端蓋部位下墊片工藝質量標準不高,安裝不到位，致使電機固定支架下部張口，聯軸器彈性塊磨損，造成金屬部位硬接觸磨損，爪齒斷裂脫開造成空預器停轉。輔電機聯啟后延遲60S未及時檢測到轉動信號，且“空預器入口煙溫與出口二次風溫差高于100℃信號”，觸發空預器電機斷軸保護停止輔電機，主電機已切就地聯啟失敗，兩臺電機停運觸發4A 空預器跳閘信號。（見附件3）

（五）暴露問題：

1. 運行人員技能不足，鍋爐平衡通風原理理解不透，操作不當；在爐膛負壓低情況下未能及時降低引風機出力控制爐膛負壓，反而通過降低送風機出力控制爐膛負壓，進一步加劇了爐膛負壓工況惡化。

2.運行人員協調配合欠缺，事故處理時未能相互監護提醒。副值發現負壓變大和風機失速時，只作口頭提醒，未實際翻看風煙系統畫面，制止主值誤操作。

3. 值長異常事故處理組織不力，在異常處理過程中未能把控關鍵風險點，未正確擔起監護和指揮職責。

4. 空預器減速機外送檢修質量不良，檢修工藝標準不高，對輪不對中，造成空預器聯軸器彈性塊磨損，電機脫開。

5. 空預器斷軸保護邏輯參數設臵不合理，延時60S 跳運行電機未充分考慮空預器熱態啟動時電機堵轉時間。

6. 缺陷管理不到位。對空預器聯軸器彈性塊磨損原因分析不到位，風險分析和預控措施不到位，運行未做好事故預想和事故演練，檢修未及時消除設備缺陷。

（六）防范措施：

1.加強運行人員技能培訓。通過專業知識培訓和仿真機事故演練，切實提升運行人員異常事故處理能力和團隊協作能力。

2.提升設備外送檢修質量管控能力。通知空預器減速機廠家立即到廠全面分析評估和排查檢修質量，徹底處理遺留問題，徹底消缺安全隱患。

3.優化完善空預器斷軸保護邏輯。空預器啟動時收集熱態啟動停轉報警消失時間，根據設備運行情況和電機堵轉修改延遲時間。

4.持續強化設備缺陷管理。積極做好缺陷消除工作，針對不能及時消除的缺陷做好風險分析和預控措施，將機組防非停措施落到實處。
